「コンクリート構造物の鉄筋腐食をどうにかしたい…。」とお悩みではありませんか？

橋梁や港湾施設、沿岸構造物などのコンクリート構造物では、鉄筋腐食による劣化が大きな課題です。

特に日本では、塩害やインフラ老朽化への対策が急務となっており、構造物を長寿命化するための防錆技術への注目が高まっています。

近年あらためて評価されているのが「溶融亜鉛めっき鉄筋」です。

亜鉛による犠牲防食効果を活用した防錆技術であり、欧米では長年にわたって橋梁・港湾分野で採用実績があります。

本記事では、溶融亜鉛めっき鉄筋の概要や防錆メカニズム、歴史や他の防錆鉄筋との違いなどを網羅的に解説しています。

溶融亜鉛めっき鉄筋について、詳しく知りたい方は必見です。

なぜ鉄筋の防錆が重要なのか

コンクリート構造物は非常に高い耐久性を持つ一方、内部に埋め込まれた鉄筋が腐食すると、構造物全体の寿命を大きく縮めてしまいます。

特に問題となるのが、塩害や中性化による鉄筋腐食です。

海岸地域では飛来塩分によって塩化物イオンがコンクリート内部へ浸透し、鉄筋を腐食させてしまいます。

また中性化によってコンクリートのアルカリ性が低下することで、鉄筋は腐食しやすい状態になります。

鉄筋の腐食による体積の膨張は、コンクリート内部からひび割れや剥離を引き起こす原因です。

これにより耐久性や安全性が低下し、大規模な補修や更新工事が必要になるケースも少なくありません。

近年では、高度経済成長期に建設されたインフラの老朽化が全国的な課題となっています。

そのため、初期投資を抑えるだけでなく、ライフサイクルコスト（LCC）を含めた長寿命化設計が重視されるようになりました。

こうした背景から、防錆性能を持つ鉄筋材料への関心が高まっています。

溶融亜鉛めっき鉄筋とは

まずは溶融亜鉛めっき鉄筋について、以下2点を確認しましょう。

• 溶融亜鉛めっき鉄筋の概要
• 鉄と亜鉛の合金層と純亜鉛層による防錆メカニズム

溶融亜鉛めっき鉄筋の概要

溶融亜鉛めっき鉄筋とは、鉄筋表面に溶融亜鉛めっきを施した防錆鉄筋です。

鉄筋を約450℃の溶融亜鉛浴に浸漬することで、鉄表面に亜鉛皮膜を形成し、腐食から鉄筋を保護します。

一般的な普通鉄筋は、コンクリートによるアルカリ環境に守られている間は腐食しにくいものの、塩害や中性化が進行すると急速に腐食が進みます。

一方、溶融亜鉛めっき鉄筋は、鉄筋そのものに防錆性能を持たせている点が大きな特徴です。

溶融亜鉛めっきは、古くから鋼材防食技術として利用されてきた工法です。橋梁、ガードレール、送電鉄塔など、多くのインフラ設備でも採用されています。

鉄筋への適用では、特に塩害環境下での耐久性向上を目的として活用されており、欧米では橋梁や港湾施設を中心に長年の実績があります。

日本でも近年、インフラ長寿命化対策として再び注目されている技術です。

鉄と亜鉛の合金層と純亜鉛層による防錆メカニズム

溶融亜鉛めっき鉄筋の防錆性能は、鉄筋表面に形成される鉄と亜鉛の合金層と純亜鉛層によって支えられており、主に2つの防錆メカニズムがあります。

1つ目は「バリア効果」です。

亜鉛皮膜が水分、酸素、塩分を遮断し、鉄素地への腐食因子の到達を防ぎます。

2つ目は「犠牲防食効果」です。

亜鉛は鉄よりもイオン化傾向が高いため、傷が発生した場合でも亜鉛が優先的に腐食し、鉄筋本体を保護します。

この犠牲防食効果は、多少の傷が発生しても、防錆性能を維持しやすい点が大きなメリットです。

以下の記事では、犠牲防食による防錆についてイラスト付きで解説していますので、合わせてご覧ください。

参考記事：溶融亜鉛めっきは高い耐食性を誇る！耐食性を保つポイントを解説

溶融亜鉛めっき鉄筋の歴史と再評価の経緯

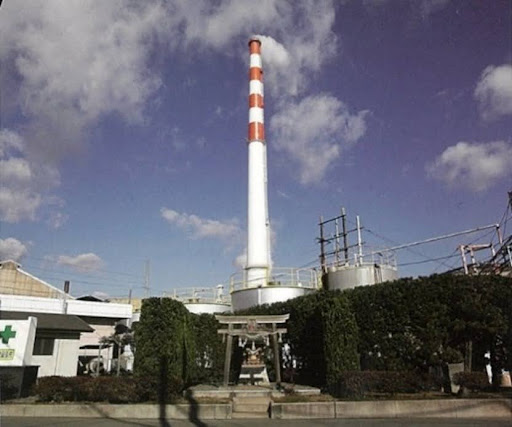

※日本国内で最も古い、溶融亜鉛めっき鉄筋が本格採用されたコンクリート建造物「竹原製煉所」

ここからは溶融亜鉛めっき鉄筋の歴史を確認していきましょう。

• 欧米で普及した背景
• 日本から一度指針から外れた理由
• 性能照査型設計への移行で再評価

欧米で普及した背景

亜鉛めっき技術の歴史は18世紀のヨーロッパにまでさかのぼります。

鉄筋への本格的な適用は20世紀初頭から進められ、特にアメリカでは沿岸部の塩害対策として導入が進みました。

1970年代以降、フロリダ州などで橋梁の塩害劣化が深刻化すると、溶融亜鉛めっき鉄筋の需要が急増します。

米国コンクリート学会（ACI）や米国材料試験協会（ASTM：A767規格）が規格を整備して、インフラ分野で広く採用されるようになりました。

日本で一度指針から外れた理由

日本でも1980年代頃から塩害対策として注目されましたが、一時期は技術指針から除外されています。

亜鉛がアルカリに反応して溶ける「両性金属」であることが理由です。

コンクリート内部はpH12〜13の強アルカリ環境であるため、亜鉛が溶解してしまい、防錆効果が失われるのではないかという懸念から、溶融亜鉛めっき鉄筋が技術指針から外される時期がありました。

性能照査型設計への移行で再評価

その後、構造物の設計思想が仕様規定型から性能照査型へと移行したことが、状況を大きく変化させます。

性能照査型とは、材料や工法をあらかじめ規定するのではなく、「実際にどのような性能を発揮するか」を実証データに基づいて評価する考え方です。

長期暴露試験や実構造物調査によって、コンクリート中ではカルシウムハイドロキシジンケート（通称：CHZ）と呼ばれる保護皮膜が亜鉛表面に形成され、この皮膜によって亜鉛の溶解が初期段階で抑えられることが確認されました。

これにより、溶融亜鉛めっき鉄筋は長期的な防錆性能が維持されることが実証されたのです。

こうした実証データの蓄積により、溶融亜鉛めっき鉄筋は現在では塩害対策材料として再評価され、インフラ長寿命化技術の一つとして位置づけられています。

溶融亜鉛めっき鉄筋と他の防錆鉄筋との比較

上記は鉄筋の代表的な種類の特徴をまとめたものです。

以下で溶融亜鉛めっき鉄筋とその他の鉄筋について、違いを確認していきましょう。

普通鉄筋との比較

普通鉄筋（SD295・SD345など）はコストが最も低く、施工性にも優れており、一般建築物や内陸部のインフラに広く使用されています。

しかし塩害・中性化が進む環境では、長期耐久性を保証しにくく、維持補修コストが膨らむことがリスクです。

溶融亜鉛めっき鉄筋は初期コストこそ割高ですが、ライフサイクルコスト全体で見ると優位性が高まるケースが多いとされています。

エポキシ塗装鉄筋との比較

エポキシ塗装鉄筋はバリア効果による防錆性能は高い反面、皮膜に傷がつくと傷口から局所的な腐食が急速に進行するのが弱点です。

施工中・運搬時の損傷管理が厳しく求められるため、現場での品質確保が難しい面もあります。

溶融亜鉛めっき鉄筋は、犠牲防食によりこのリスクをカバーできるのが大きなメリットです。

ステンレス鉄筋との比較

ステンレス鉄筋（主にSUS316L等）は最も高い耐食性を誇り、港湾・原子力施設など超長寿命が求められる特殊用途に使われます。

ただし材料コストは普通鉄筋の5〜10倍以上になることも多く、一般的なインフラ整備への全面採用は現実的ではありません。

溶融亜鉛めっき鉄筋はコストパフォーマンスと耐食性のバランスという点で、現実的な選択肢として位置づけられています。

溶融亜鉛めっき鉄筋が適している用途

溶融亜鉛めっき鉄筋は、特に塩害リスクが高い環境で効果を発揮します。

代表的な用途は、橋梁、港湾施設、防波堤、護岸などの沿岸構造物です。

また、凍結防止剤を散布する寒冷地の道路橋や駐車場のスラブなどでも採用が進んでいます。

今後はインフラ長寿命化や維持管理コスト削減の観点から、地下構造物やトンネル分野でも需要が拡大する見込みです。

特に高速道路橋の床版のように、供用開始後の補修や交換が容易ではない構造物では、防錆性能を持つ溶融亜鉛めっき鉄筋の重要性が高まっています。

溶融亜鉛めっき鉄筋の補修について

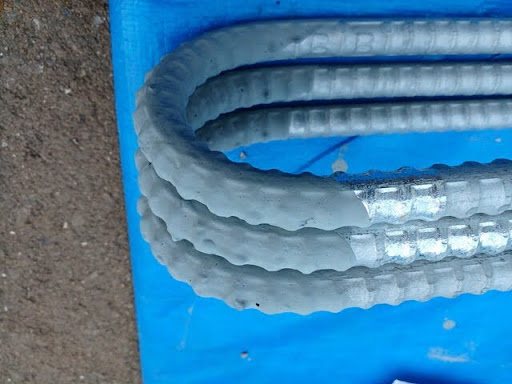

溶融亜鉛めっき鉄筋は傷に強い防錆技術ですが、曲げ加工や切断、溶接などによってめっき層が損傷する場合があり、施工条件によっては補修対応が必要です。

一般的には、ジンク塗料による補修が広く採用されています。

建築学会および土木学会では溶融亜鉛めっき鋼材の設計施工指針を整備しており、補修材についても性能要件が示されています。

エポキシ樹脂系塗料であり、かつ亜鉛末含有量については、建築学会では90％以上、土木学会では92％以上が推奨されている補修剤です。

日新インダストリーでは、溶融亜鉛めっき鉄筋の曲げ加工時に傷ついた補修塗料として建築学会、土木学会の設計施工指針に該当する『スーパージンク』など複数の商品をラインナップしております。

『スーパージンク』は、以下の記事でも溶融亜鉛めっき鉄筋の補修用材料として紹介されていますので、ぜひご覧ください。

参考記事：R2SJ(アールツーエスジェイ) 『溶融亜鉛めっき鉄筋座談会　防食性能と施工性が高い防食鉄筋』

■日新インダストリー『スーパージンク』の商品ページはこちら

溶融亜鉛めっき鉄筋の補修なら日新インダストリーのジンク塗料

溶融亜鉛めっき鉄筋は、バリア効果と犠牲防食効果を併せ持っており、傷に弱いエポキシ塗装鉄筋や、コストが高すぎるステンレス鉄筋と比べたとき、現実的な耐久性向上手段として際立った位置づけにあります。

日本では老朽化するインフラの補修・更新が急務となるなか、新設段階から長寿命設計を取り込む重要性が高まっています。 溶融亜鉛めっき鉄筋は、そうした時代のニーズに応える材料のひとつとして、今後ますます注目されていくことでしょう。 もし溶融亜鉛めっき鉄筋の補修でお困りであれば、日新インダストリーまでお気軽にお問い合わせください。 お客様の状況に合わせて最適なジンク塗料を提案させていただきます。

製品カタログ（pdf）

お客様の状況に合わせて最適なジンク塗料を提案させていただきます。

※フォーム入力なしでダウンロードいただけます。

※紙面の郵送も可能です。お電話かフォームよりお気軽にお問い合わせください。
