「ジンク塗料を塗れば、高力ボルト接合面のすべり係数をクリアできると聞いたけれど、本当？」と疑問に思われている方もいらっしゃるでしょう。

本記事でも詳しく解説しますが、原則として現場で施工が簡単な有機ジンク塗料のみでは、高力ボルト接合面のすべり係数をクリアすることは困難です。

本記事では、実際の試験データに基づき、なぜジンク塗料のみではすべり係数のクリアが難しいのか、わかりやすく解説しています。

高力ボルト接合面にジンク塗料を使おうと考えている方は必見です。

すべり係数とは？

すべり係数とは、接合される鋼材の摩擦面における摩擦抵抗力の大きさを示す指標です。

数値が大きいほど滑りにくく、確実な接合が可能となります。

高力ボルト摩擦接合において、すべり係数は、構造物の安全性を左右する極めて重要なパラメータです。

鋼構造物の摩擦面に要求されるすべり係数は、以下の通りとなります。

• 一般的な黒皮や素地の場合：0.45以上
• 溶融亜鉛めっき面の場合：0.40以上
• 高力ボルト摩擦接合面に塗膜を形成する場合：0.45以上

高力ボルトによる摩擦接合では、ボルトの締付け力により接合面に圧縮力を与え、その摩擦力によって荷重を伝達します。

接合面のすべり係数が設計で想定した値を下回ると、想定外のすべりが生じ、構造物の安全性が損なわれる可能性も否定できません。

溶融亜鉛めっきの摩擦接合面の補修についての誤解

近年、鋼構造物の耐久性向上のため、溶融亜鉛めっき処理が広く採用されるようになりました。

鉄骨造の施工方法に関する標準仕様書「JASS 6」には、「溶融亜鉛めっきの摩擦接合面へは補修してはいけない」という趣旨の記述があります。

この記述が業界で新たな誤解を生んでいる可能性があります。

• JASS 6の「補修してはいけない」の意味
• ジンク塗料だけでは規定のすべり係数を確保できない

まずは上記2点について正しく理解することが大切です。

JASS 6の「補修してはいけない」の意味

この規定は、溶融亜鉛めっき面のキズや欠損部分を、後から塗料で補修してもすべり係数が確保できないため、塗料による補修を禁止しているものです。

「溶融亜鉛めっきを使うな」という意味ではなく、めっき面の接合部にはリン酸処理など正しい処理をするように記載されています。

しかし、この記載があるために「溶融亜鉛めっきは補修できないから、鋼材全面をあらかじめジンク塗料で塗装した方が良いのでは？」と誤解する人が増えているのです。

ジンク塗料だけでは規定のすべり係数を確保できない

結論から言うと、ジンク塗料を塗布するだけでは、規定のすべり係数を確保することは難しいのが実情です。

それにも関わらず、鋼材全面をジンク塗料で塗装すれば良いと誤解しているケースが見受けられます。

近年「ジンク塗料ですべり係数0.45を達成」といった表現を目にすることがありますが、これはあくまで特定の試験条件や前処理の前提があって得られた数値です。

実際に標準施工要領書には「ブラスト処理（Sa 2 1/2以上）が必須」と明記されており、資料を読み込めば、ジンク塗料のみでは規定のすべり係数を確保できないことがわかります。

このような誤解は、メーカーの説明不足というよりも、カタログやプロモーション資料の数値や「大手ゼネコンで採用実績多数」などの文言が独り歩きしているのが一因です。

製品性能の理解には、取扱説明書を読み込み、施工要領を正確に確認する必要があります。

ジンク塗料ですべり係数を確保する方法

実際にジンク塗料ですべり係数を確保するためには、下地処理としてブラスト処理が必須となります。

実際の試験データを見ながら、確認していきましょう。

下地処理でブラスト処理が必須

画像：ブラスト処理のイメージ

ブラスト処理（ショットブラスト、サンドブラストなど）は、鋼材表面に微細で均一な凹凸を形成する処理です。

この凹凸により、摩擦抵抗が飛躍的に向上し、ブラスト処理を施した面は、何も塗装しなくても高いすべり係数を示します。

つまり、ブラスト処理＋ジンク塗料という組み合わせで規定値をクリアしたとしても、主にブラスト処理による効果であり、ジンク塗料そのものの性能ではない可能性が極めて高いのです。

実際の試験データ

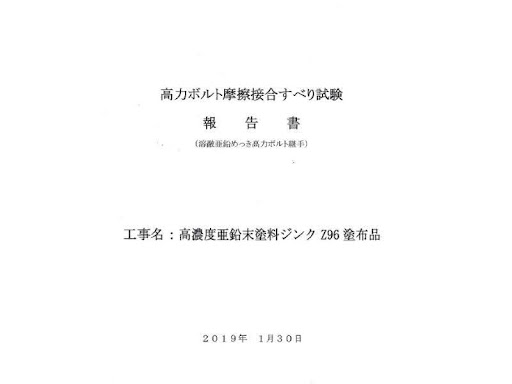

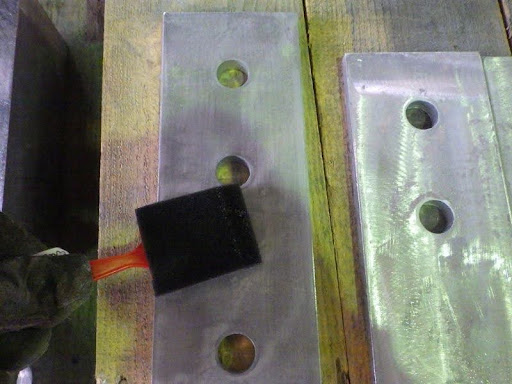

日新インダストリーでは、高濃度ジンク塗料『ジンクZ96』について、通常の鋼材表面でのすべり係数試験を実施しました。
